KN22防腐涂層是一種常見的高分子涂料，它由聚氨酯樹脂和改性環(huán)氧樹脂、防銹涂料和助劑等研磨精濾調(diào)和而成。所以KN22防腐涂層具有漆膜韌性好、附著力強、耐磨、耐銹及耐腐蝕等優(yōu)良性能，目前被廣泛的應(yīng)用到各種煙塵管道中、鹵水、污水處理池等地方。

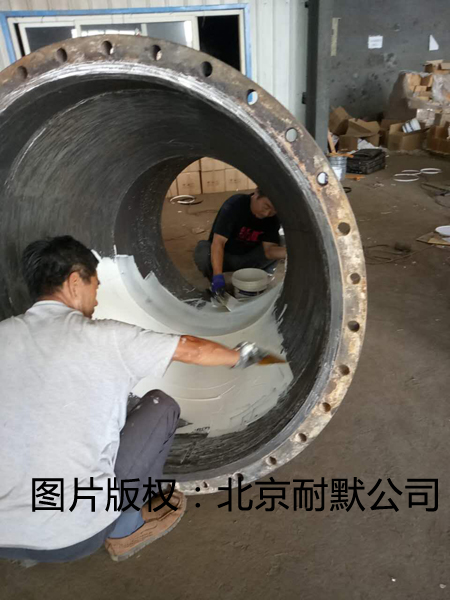

圖（1）工人正在刮涂KN22防腐涂層

KN22防腐涂層是由環(huán)氧樹脂為主劑的一種雙組分、高固體分的涂料。甲組份由環(huán)氧樹脂、顏料及添料、助劑組成。乙組份是以改性胺類配制的固化劑。

耐久性好，環(huán)氧樹脂固化后的漆膜堅韌耐水、涂膜無毒，對水無污染。附著力強，漆膜與漆膜之間都有很好的附著力。防銹耐水性能優(yōu)異，采用優(yōu)良的防銹原料，能保證其防銹性能。具有很好的機械強度、漆膜堅韌，具有耐磨和耐沖擊性能。固體含量高，涂膜較厚。室溫固化成膜。無須大型烘培設(shè)備。

廣泛適用于飲水艙、水管道、水箱、水塔等供水設(shè)備的內(nèi)壁涂裝及砂糖、谷物的貨艙內(nèi)使用。也可作為游泳池、發(fā)電廠冷卻塔及成裝燃料油、汽油的金屬、混凝土、污水池的內(nèi)壁涂層。

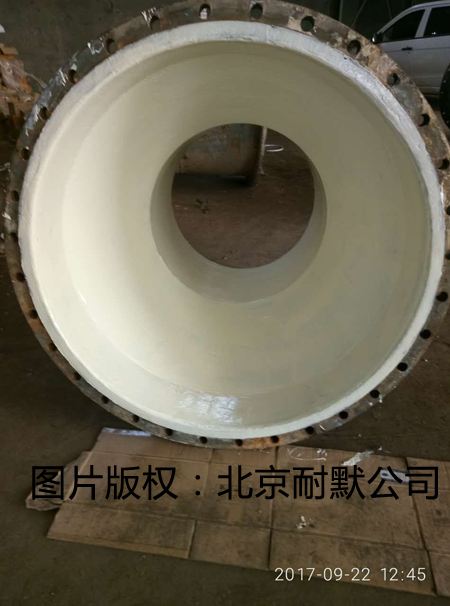

圖（2）KN22防腐涂層用于腐蝕性液體管件內(nèi)壁

項目	指標(biāo)	項目	指標(biāo)
漆膜外觀及顏色	白色、漆膜平整	抗沖擊力公斤/厘米	50
粘度（涂-4粘度計）秒	＞30	附著力（劃圈法）級	1
干燥時間：表干（h）	＜2	柔韌性（mm）	1
實干（h）	24	耐3%鹽水	72h 無變化
耐10%酸、堿、鹽	72h 無變化	耐油	72h 無變化

（1）涂裝前須將物體面灰塵、油物、氧化皮、等處理干凈。達(dá)到Sa2.5級，以保證涂刷質(zhì)量。施工中嚴(yán)禁帶入水份。

（2）施工配比方法為：將KN22防腐涂層口打開，將固化劑，專用稀釋劑加入涂料內(nèi)，KN22A組份：KN22B組份=3：1適量充分?jǐn)嚢杈鶆�。熟�?0分鐘，即可進(jìn)行涂抹。

（3）此材料要求隨配隨用，配比后的涂料須在一小時之內(nèi)用完。未配完的材料要密封保存。陰雨天或相對溫度大于75%時應(yīng)停止施工。對于腐蝕介質(zhì)嚴(yán)重的部位，建議蓋面KN17。

（4）產(chǎn)品應(yīng)存放在陰涼干燥處，防止日光直接照射，隔絕火源，遠(yuǎn)離熱源。貯存期為二十四個月，期滿后應(yīng)檢驗各項技術(shù)指標(biāo)，如達(dá)到指標(biāo)要求，可繼續(xù)使用。
