一般的硫酸鹽酸硝酸磷酸以及其他酸對(duì)金屬和混凝土的腐蝕非常嚴(yán)重，除了樹脂及其樹脂玻璃鋼控制腐蝕外，大部分都采用傳統(tǒng)的KP1耐酸堿膠泥耐酸堿磚板鋪貼或者襯里，根據(jù)介質(zhì)和溫度的環(huán)境因素，選擇不同的防腐蝕工藝。對(duì)于酸腐蝕特別嚴(yán)重的池，溝，槽,罐，塔等等采用耐酸堿磚板襯里時(shí)，使用KP1膠泥作為粘結(jié)材料，首先要對(duì)基礎(chǔ)進(jìn)行表面處理，這是重要的一步，碳鋼要進(jìn)行噴砂處理，達(dá)到Sa2.5級(jí)�；炷�土基礎(chǔ)含水量低于6%以下打磨機(jī)去除浮漿及雜質(zhì)。耐酸堿瓷板磚也要用自來(lái)水清洗一遍，晾干備用。

其次，按照KP1耐酸堿膠泥配料比例將粉料和固化劑充分?jǐn)嚢杈鶆�，再�?jì)量加入硅酸鉀進(jìn)行混合攪拌。攪拌量以30分鐘內(nèi)用完量為準(zhǔn)。

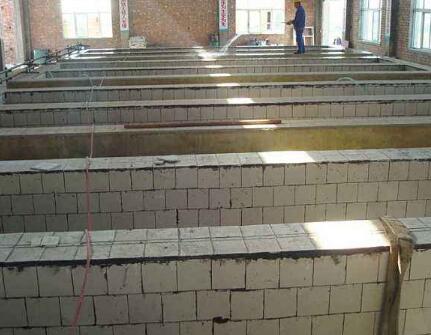

最后進(jìn)入粘貼瓷板磚工序，在施工時(shí)濕度小于80%，當(dāng)雨天或者濕度大于80%時(shí)，應(yīng)該做好防雨措施，并且保持良好的通風(fēng)或者使用排風(fēng)除濕設(shè)施。施工時(shí)用白灰線或者彈墨線規(guī)劃耐酸堿磚鋪貼坐標(biāo)，罐或者塔等容器類砌襯要設(shè)計(jì)模板進(jìn)行支撐固定，鋪貼或者砌襯時(shí)涂抹膠泥一定要飽滿，用力壓實(shí)，將膠泥擠出耐酸堿磚板縫，再用鏟刀掛去余料。配比好的KP1耐酸堿膠泥在施工過(guò)程中嚴(yán)禁補(bǔ)加干粉料或者硅酸鉀，發(fā)現(xiàn)膠泥干燥或者硬化不得載使用，鋪貼或者襯砌的耐酸堿瓷板磚要錯(cuò)縫，實(shí)行一順一丁的工法，橫平豎直，縫寬正常為10毫米左右，最小不得低于8毫米，最大不大超過(guò)12毫米。

整體鋪貼或者襯砌完成后必須進(jìn)行有效的保養(yǎng)，保養(yǎng)時(shí)間不得低于10天，期間如果出現(xiàn)泛堿現(xiàn)象要用草酸溶液進(jìn)行涂刷，自來(lái)水沖洗。筆者在長(zhǎng)期的耐酸堿磚板襯砌或者鋪貼實(shí)踐中中，使用KP1膠泥粘結(jié)效果非常好，一般在設(shè)計(jì)條件允許范圍內(nèi)，耐腐蝕年限10年沒有問(wèn)題，另外需要說(shuō)明的是在使用耐酸堿磚板KP1膠泥襯砌設(shè)施前，最好噴灑或者澆灌薄薄的一層相同介質(zhì)的酸性溶液，一般一天后再集中或者大量存放酸性液體，對(duì)于KP1膠泥耐酸堿磚板襯里施工方案各施工單位不一定相同，但是主要防腐蝕材料KP1膠泥和耐酸堿磚板的耐酸堿率是決定防腐蝕年限的關(guān)鍵，在選擇材料時(shí)一定要參考材料技術(shù)參數(shù)和成分含量，
