高溫?zé)煔夥栏�涂料制備方法將硅酸鉀溶液倒人反�?yīng)器,開始攪拌，轉(zhuǎn)速1500/min,形成旋渦。同時(shí)，保持溶液溫度為35C，將氫氧化鋰溶液緩慢加入反應(yīng)器，轉(zhuǎn)速可以適當(dāng)增加，但不能使溶液溢出。提高溫度至70°C，并保持溫度，提高轉(zhuǎn)速，保持旋渦，使反應(yīng)充分進(jìn)行大約1h。加入CH3 Si(OCHx)3，為使其完全水解，必須盡可能緩慢地加人，止般持續(xù)30min。然后緩慢滴加水，調(diào)整轉(zhuǎn)速，保持旋渦。保持溫度，持續(xù)1.5h,轉(zhuǎn)速可稍增加，得到無(wú)色、透明溶液為止。加入硅灰石，充分?jǐn)嚢?0min,'轉(zhuǎn)速適當(dāng)放慢。將得到的溶液倒出，罐裝,A組分即制備完成。

反應(yīng)器底部可能有少許沉淀，其數(shù)量多少與所加原料的雜質(zhì)和不溶物的含量有關(guān)。

原料配伍本涂料高溫?zé)煔夥栏�涂料為雙組分水基耐高 溫涂料，該高溫?zé)煔夥栏�涂料包括A組分和B組分。

A組分中各組分質(zhì)量份配比范圍為:硅酸鉀溶液700~850、氫氧化鋰2~20、CHsSi(OCHs)s2~50、 水10~100、硅灰石50~150。

B組分為Al2O3粉，粒度為0. 3~2.0μm。

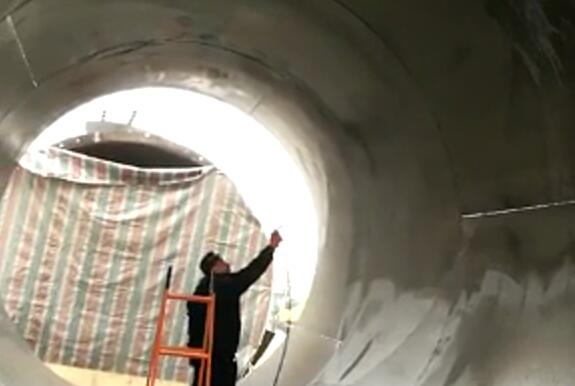

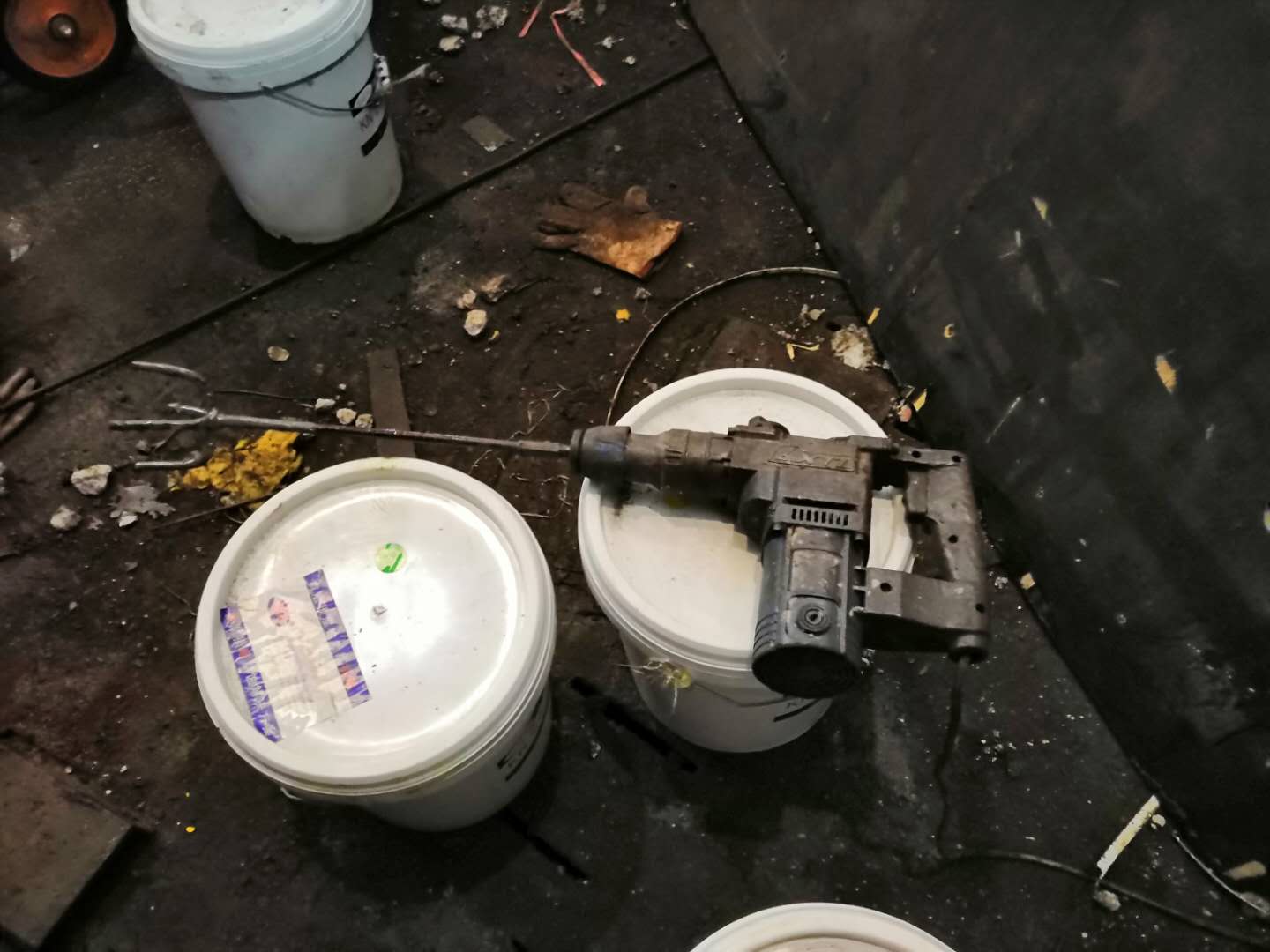

高溫?zé)煔夥栏�涂料用于有高溫防腐要求的基層的涂刷。使用時(shí)按A組分與B組分的質(zhì)量比為(1: 1)~(4:1)進(jìn)行混配。

高溫?zé)煔夥栏�涂料耐高溫且防腐性能�?yōu)秀， 施工方便，無(wú)污染，穩(wěn)定且易于保存。
