高分子陶瓷酸堿防腐漆
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號 KN22
- 產(chǎn)品描述
...
| 項(xiàng)目 | 技術(shù)指標(biāo) |
|---|---|
| 外觀 | 漆膜光滑平整 |
| 表干，≤ | 4h |
| 實(shí)干，≤ | 24h |
| 細(xì)度，≤ | 60μm |
| 耐彎曲性 | 2mm |
| 沖擊強(qiáng)度，≥ | 40cm |
| 附著力 | 1級 |
| 實(shí)干，≤ | 24h(23℃) |
| 耐鹽水性 | 不起泡，不生銹 |
| 一遍膜厚 | 200-300μm |
表面處理
鋼材表面經(jīng)拋丸或噴刷等方法處理，要求達(dá)到瑞典除銹標(biāo)準(zhǔn)Sa2.5級，或手工除銹達(dá)到St3級。
底材溫度須高于露點(diǎn)以上3℃，相對濕度須小于85%，施工底材溫度低于5℃時(shí)，漆與固化劑停止反應(yīng)，不能進(jìn)行施工。
混合配比：4:1

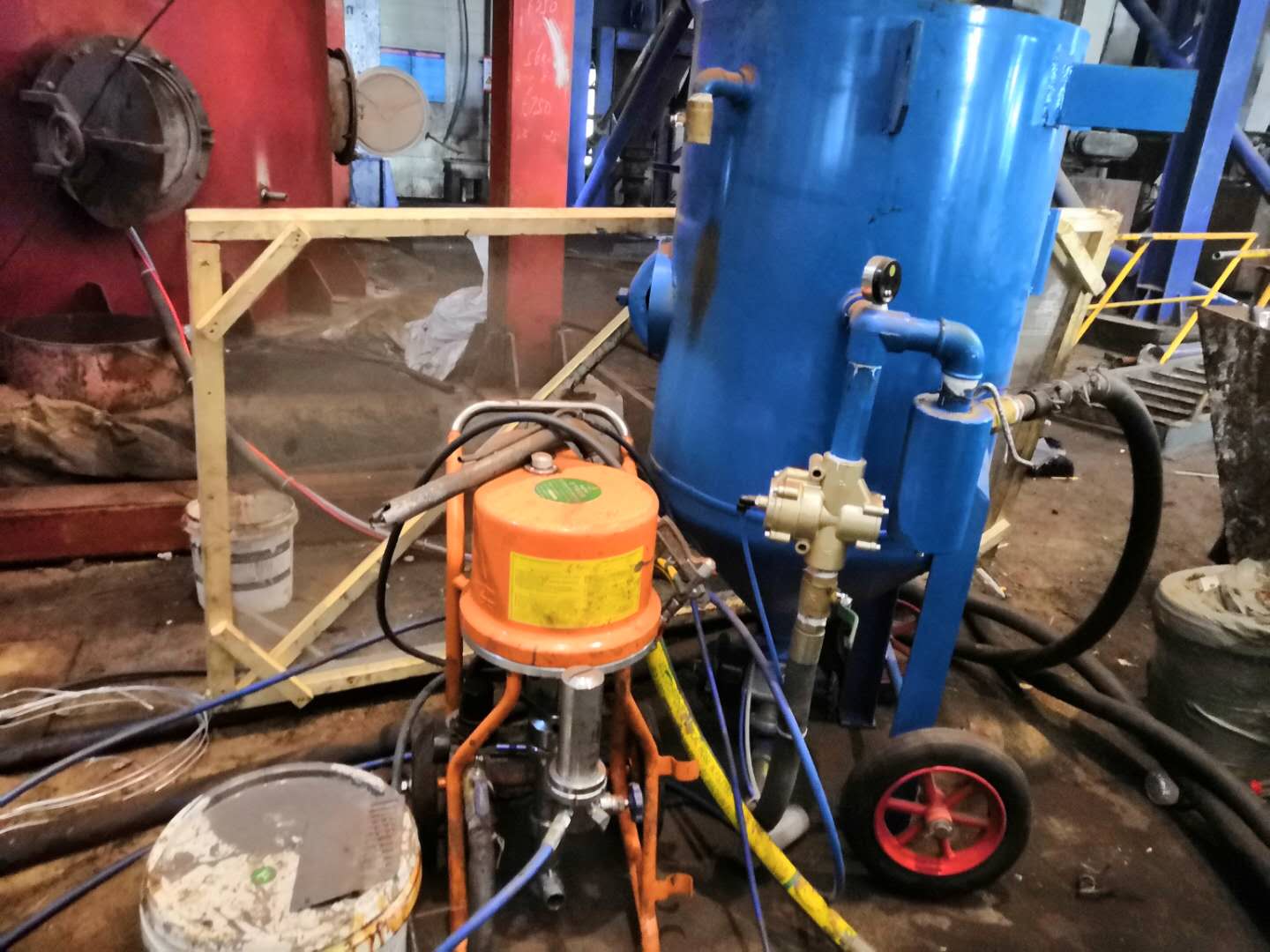

涂覆方法：高壓無氣噴涂、手工刷涂、刮涂
| 涂覆方式 | 噴嘴直徑 | 噴嘴壓力 |
|---|---|---|
| 無氣噴涂 | 0.4-0.5mm | 15-20Mpa |
| 刮涂 | 塑料刮板 |
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 時(shí)間 | 48h | 24h | 12h |
(打開B組分先攪拌均勻)
KN22使用方法(4:1)
1. 表面處理：對需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。

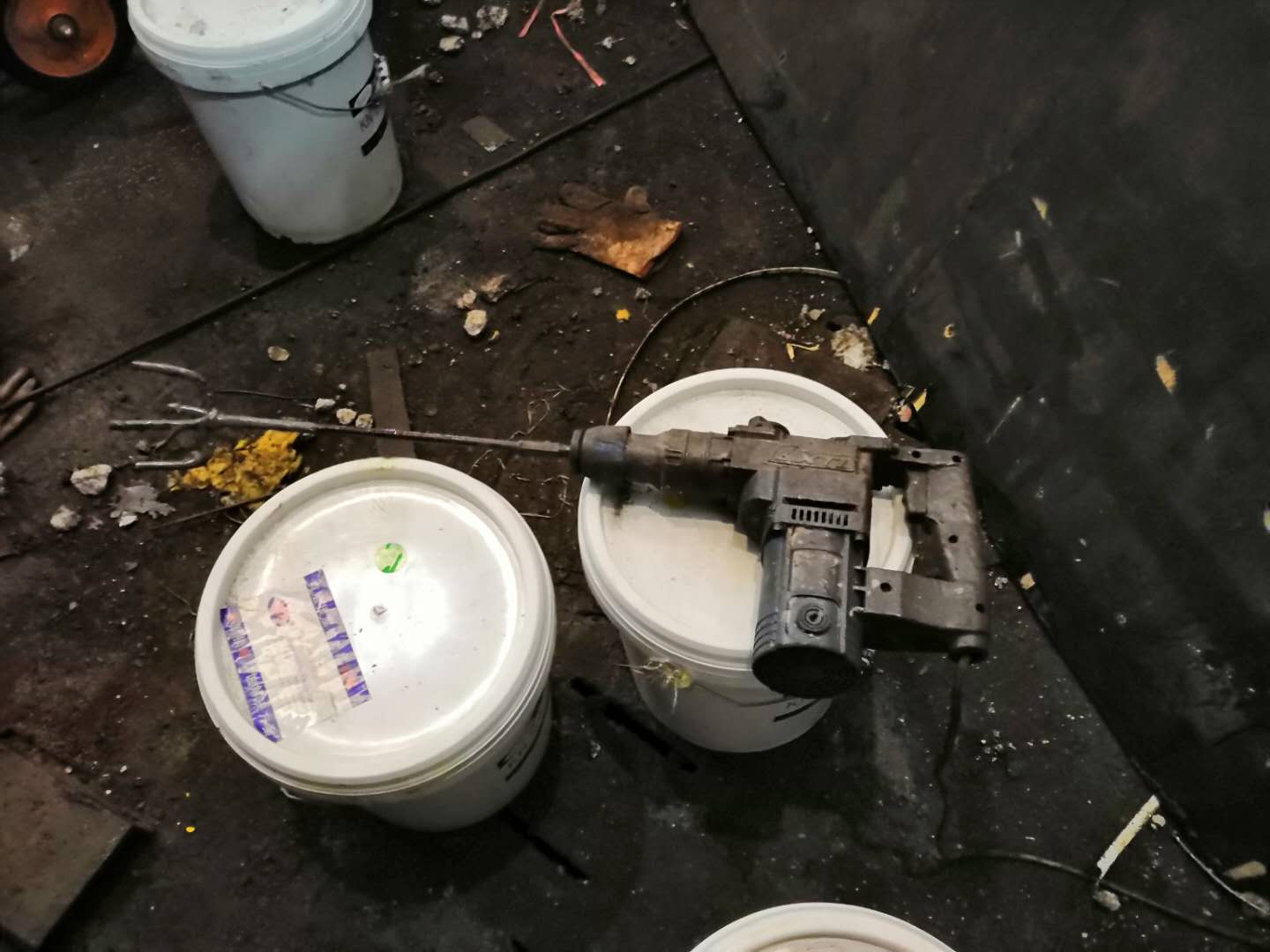

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用�？筛鶕�(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。
3. 涂敷：KN防腐涂料合適的涂層厚度是0.3mm以上，應(yīng)將混合好的材料逐層涂敷于待施工部位，第一層要刮薄均勻，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長固化時(shí)間來促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。(也可把固化時(shí)間縮短到2-3小時(shí))
保存12個(gè)月，儲存期間應(yīng)防止凍結(jié)。超過儲存期應(yīng)先檢查合格后再使用。本產(chǎn)品儲存在干燥、陰涼處并遠(yuǎn)離熱源和火源。
1、避免接觸皮膚和眼睛；
2、如果高分子陶瓷酸堿防腐漆接觸到皮膚，應(yīng)用溫水或者適當(dāng)?shù)那逑磩┣逑础Ｈ绻叻肿犹沾伤釅A防腐漆接觸到眼睛，應(yīng)用大量水沖洗并立即就醫(yī)。
3、保證良好的通風(fēng)。
4、高分子陶瓷酸堿防腐漆不易燃，但也需要注意防火。
5、火災(zāi)時(shí)，使用二氧化碳?xì)怏w、泡沫、和粉末滅火機(jī)。
6、作業(yè)前，請參閱《安全衛(wèi)生注意事項(xiàng)》
本資料所提供信息均為目前我方所掌握全面正確的資料，鑒于產(chǎn)品使用條件非我方所能控制，此中信息不含擔(dān)保，即僅在選取產(chǎn)品上對買方負(fù)責(zé)。由于我公司產(chǎn)品及生產(chǎn)工藝的不斷發(fā)展與改進(jìn)，此中所有信息均以我方確認(rèn)為準(zhǔn)。
